施耐德变频器 ATV61HD30N4Z

施耐德变频器 ATV61HD30N4Z

标准转矩应用变频器

型    号	ATV61HD30N4Z
额定电压 V	3P 380～480V,简易面板,EMC,电抗器
额定功率KW	30
最高输出频率HZ	600
额定输出电流 A	66
最大瞬时电流60秒 A	79.2
配套马达开关或断路器	NSX80
配套接触器	LC1D80**
外接简易面板	VW3A1006
外接多功能面板	VW3A1101
配套制动电阻	20欧 500瓦
自带通讯口	MODBUS CANOPEN通讯口

● 电源电压：单相200 〜240VAC；三相200 〜240VAC

三相380 〜690VAC

● 瞬时过转矩：120％〜130% 的额定转矩，60 秒

● 控制方式： V/F 控制、有/ 无传感器磁通矢量控制；平方转矩控制、节能比控制

● 集成前置面板，可被连接至一个远程图像显示终端 ( 作为

选件提供)；多泵卡等轻松实现简化集成和成本优化（最

多可配置3 块卡）

● 集成Modbus和CANopen总线通讯接口

● 可选通讯配件有：HVAC 协议：LonWorks, BACnet,

Metasys N2, Apogee Fln 通讯卡

工业协议：Ethernet TCP/IP, Modbus/Uni-Telway, Fipio,

Modbus Plus, Profibus DP, DeviceNet, Interbus 通讯卡

本变频器针对工业场合和商用建筑中标准转矩应用而设计：

a 一般应用

b 通风

c 空气调节

d 泵

施耐德变频器 ATV61HD30N4Z

	ATV212	ATV61
转速范围	开环模式下为1：10	开环模式下为1：100
转速精度	额定滑差的正负10％	额定滑差的正负10％
转矩精度	开环模式下正负15％	开环模式下正负15％
瞬时过转矩	电机额定转矩的120％，可持续60S	电机额定转矩的130％，可持续60S
制动转矩	电机额定转矩的30％
最大瞬时电流	变频器额定电流的110％，可持续60S	变频器额定电流的120％，可持续60S
电压范围	额定电压的-15%－＋10％	额定电压的-15%－＋10％
输出频率	最高可达200hz	最高可达1600hz
工作高度	1000米不降容	1000米不降容
工作温度	40度	50度

施耐德变频器 ATV61HD30N4Z

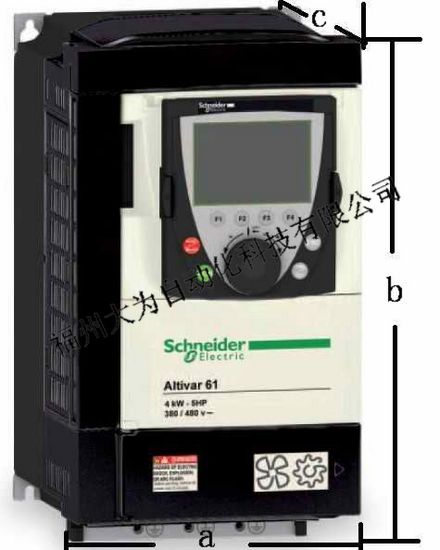

Reference		重量净重（KG)	尺寸（单位：mm)
订货号	功率KW		a宽度	b高度	c深度
ATV61HD30N4Z	30	37	240	550	230
